Wenn Sie eine neue Heizung installieren oder Ihre bestehende Anlage modernisieren, ist die Frage nach der richtigen Verlegung der Rohrleitungen sind das lebenswichtige Gefäßsystem Ihrer Heizung, das Wärme von der Zentrale zu den Heizkörpern transportiert zentral. Viele unterschätzen diesen Schritt. Doch genau hier entscheidet sich, ob Ihr Haus später effizient warm wird oder ob Sie mit kalten Ecken und hohen Energiekosten kämpfen müssen. Die richtige Planung und fachgerechte Installation sind der Schlüssel zu einem komfortablen Zuhause.
In diesem Artikel zeige ich Ihnen, wie Sie vorgehen - von der ersten Skizze bis zum finalen Anschluss. Wir schauen uns an, welche Verlegeart für Ihr Gebäude am besten geeignet ist, wie Sie die benötigten Rohrmengen berechnen und worauf Sie bei der Materialauswahl achten müssen. Denn auch wenn Sie nicht alles selbst schrauben sollten, wissen Sie dann genau, was unter der Putzschicht passiert.
Die Planungsphase: Der Grundstein für Effizienz
Bevor ein einziges Rohr geschnitten wird, muss der Plan stehen. Diese Phase ist kritisch, da spätere Änderungen teuer werden können. Im Mittelpunkt steht zunächst die Definition der Anzahl und Position der Heizkörper. Wo sollen sie hinkommen? Unter dem Fenster, wo die Kälte kommt, oder versteckt in der Wand? Diese Entscheidung bestimmt den gesamten weiteren Ablauf.
Fachhandwerksbetriebe führen dazu Wärmelastberechnungen durch. Ziel ist es, die passende Leistung für jeden Raum zu ermitteln, damit dieser sich gut und kostengünstig heizen lässt. Dabei wird auch festgelegt, wo die zentrale Steuerung und der Verteiler platziert werden. Ein durchdachter Rohrleitungsplan berücksichtigt also nicht nur die Technik, sondern auch die Architektur Ihres Hauses.
- Bestimmung der Heizkörperpositionen pro Raum
- Berechnung der notwendigen Heizleistung (in kW)
- Festlegung des Standorts für den Heizungsverteiler
- Erfassung aller baulichen Gegebenheiten (Wandstärken, Stockwerke)
Sternförmig oder Ringförmig? Die zwei Haupt-Verlegearten
Es gibt im Wesentlichen zwei Systeme, um die Rohre zu verlegen. Die Wahl hängt stark vom Gebäudetyp ab. Hier ist der direkte Vergleich:
| Merkmal | Sternförmige Verlegung | Ringförmige Verlegung |
|---|---|---|
| Geeignet für | Bungalows, Einfamilienhäuser, Wohnungen | Mehrgeschossige Häuser, Mehrfamilienhäuser |
| Aufbau | Jeder Heizkörper hat eine eigene Leitung vom Verteiler | Steigleitungen führen vertikal; Heizkörper sind hintereinander geschaltet |
| Vorteil | Individuelle Regelung jedes Heizkörpers, einfache Fehlerdiagnose | Geringerer Rohraufwand, weniger Durchbrüche in Decken |
| Nachteil | Höherer Materialverbrauch, mehr Bohrungen nötig | Komplexere Berechnung der Rohrdurchmesser, hydraulischer Abgleich schwierig |
Bei der sternförmigen Verlegung geht von einem zentralen Verteiler aus zu jedem einzelnen Heizkörper ein eigenes Leitungspaar (Vor- und Rücklauf). Das klingt aufwendig, bietet aber einen großen Vorteil: Sie können jeden Raum unabhängig steuern. Wenn im Keller niemand ist, drosseln Sie dort die Temperatur, ohne dass die oberen Etagen kalt werden. Zudem lassen sich Störungen leicht eingrenzen.
Die ringförmige Verlegung arbeitet mit sogenannten Steigleitungen. Diese vertikalen Rohre laufen an oder in den Wänden hoch und versorgen mehrere Etagen. In jeder Etage werden die Heizkörper dann wie ein Kreis miteinander verbunden. Dieses System spart Rohre und ist besonders in Altbauten oder größeren Wohnblöcken üblich. Allerdings erfordert es eine präzise Dimensionierung, damit der letzte Heizkörper im Kreis noch genug Warmwasser bekommt.
Rohrdurchmesser richtig bemessen
Der Durchmesser der Rohre ist kein Zufallswert. Er beeinflusst direkt den Druckverlust und damit die Pumpleistung Ihrer Heizung. Für die sternförmige Verlegung gibt es praktische Faustformeln, die als Richtwerte dienen:
- Hauptleitungen (zum/vom Verteiler): Meist 26 mm Außendurchmesser.
- Heizkörper bis 7 kW Leistung: Rohrdurchmesser von 20 mm.
- Heizkörper bis 3,5 kW Leistung: Reichen oft schon 16 mm.
Bei der ringförmigen Verlegung ist es komplexer. Hier darf man keine Faustformeln verwenden, sondern benötigt eine professionelle Berechnung durch einen Heizungsfachmann. Faktoren wie die Länge der Leitungen, die Anzahl der T-Stücke und die Gesamtleistung beeinflussen den optimalen Durchmesser. Falsch bemessene Rohre führen zu Lärm in der Leitung oder ungleicher Wärmeverteilung.
Materialauswahl und Verbindungstechnik

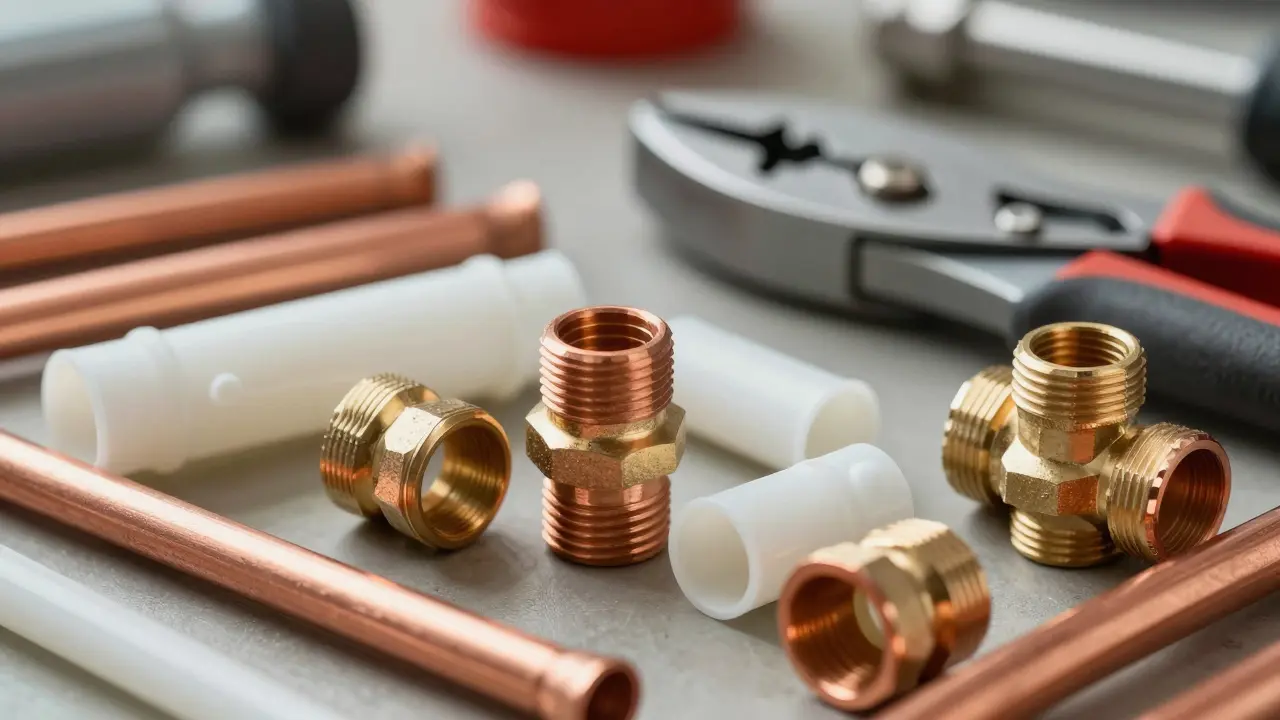

Nicht jedes Rohrmaterial passt zu jedem System. Die Wahl hängt von der Lebensdauer, der Kostenstruktur und der Montageart ab. Häufig eingesetzte Materialien sind Kupfer, Stahl und verschiedene Kunststoffe (wie PEX oder PE-Xa).
Kupferrohre sind langlebig und hygienisch, werden aber meist verlötet. Das erfordert Fachwissen und spezielle Werkzeuge. Stahlrohre und viele Kunststoffrohre können verschraubt oder verpresst werden. Beim Verpressen (auch Crimpen genannt) werden spezielle Muffen über das Rohr gestülpt und mit einer Presse fixiert. Diese Methode ist schnell und sicher, erfordert aber teures Werkzeug.
Unabhängig vom Material kommen Fittings Verbundstücke, die Rohre verbinden, biegen oder abzweigen zum Einsatz. Es gibt sie in allen Formen: Winkel, T-Stücke, Nippel und Reduzierungen. Wichtig ist, dass Fitting und Rohrmaterial kompatibel sind, um Korrosion oder Undichtigkeiten zu vermeiden.
So läuft die Installation praktisch ab
Ist der Plan fertig und das Material bestellt, beginnt die eigentliche Arbeit. Hier ist der typische Ablauf, den Installateure durchlaufen:
- Auslegen und Zuschnitt: Die Rohre werden millimetergenau nach Plan zugeschnitten. Dafür verwendet man einen speziellen Rohrschneider oder eine Metallsäge mit Führung. Schräge Schnitte führen zu Undichtigkeiten!
- Entgraten: Nach dem Schnitt bleiben scharfe Kanten zurück. Diese werden mit einer Metallfeile glatt gefeilt, damit Dichtungen nicht beschädigt werden.
- Gewinde schneiden (bei Stahl): Für verschraubte Verbindungen muss ein Außengewinde geschnitten werden. Dies geschieht mit einem Gewindeschneider.
- Montage der Verbindungen: Je nach Material werden die Rohre verlötet, verpresst oder verschraubt. Bei Verschraubungen ist eine geeignete Dichtung (z.B. PTFE-Band oder Dichtringe) Pflicht.
- Anschluss an Heizkörper: Achtung: Der Vorlauf (warmes Wasser) wird immer oben am Heizkörper angeschlossen, der Rücklauf (kühleres Wasser) unten. Vertauscht man diese, funktioniert die Konvektion nicht richtig, und der Raum bleibt kalt.
- Markierung: Jedes Rohr sollte klar als Vor- oder Rücklauf markiert sein, um spätere Wartungsarbeiten zu erleichtern.
Isolierung und Verlegevarianten
Oberhalb der Erde, also sichtbar im Keller oder in unbeheizten Garagen, müssen Heizungsrohre isoliert werden. Ohne Isolierung würde wertvolle Wärme verloren gehen, bevor sie überhaupt den Heizkörper erreicht. Spezielle Schaumstoffhüllen schützen vor Wärmeverlust und Kondensatbildung.
In bewohnten Räumen gibt es zwei Möglichkeiten zur Verlegung:
Freie Verlegung: Die Rohre liegen offen, oft in Sockelleisten integriert oder sichtbar an der Wand montiert.
Einbauinstallation: Die Rohre werden in Wandschlitze eingelassen und anschließend verputzt. Das sieht ästhetischer aus, ist aber aufwendiger und erfordert große Sorgfalt bei der Abdichtung gegen Feuchtigkeit.
Fazit: Warum Professionalität zählt
Die Installation von Heizungsrohren ist keine Aufgabe für den heimischen Akkuschrauber. Fehler bei der Dichtigkeit oder der Hydraulik haben langfristige Folgen: Wasserschäden, höhere Stromrechnung für die Pumpe oder einfach zu wenig Wärme. Lassen Sie die Planung und Ausführung von qualifizierten Installationsbetrieben durchführen. Nutzen Sie die hier genannten Punkte als Checkliste, um Angebote zu vergleichen und Fragen kompetent zu stellen.
Kann ich Heizungsrohre selbst verlegen?
Theoretisch ja, aber praktisch nein. Die Anforderungen an Dichtheit, Druckfestigkeit und hydraulischen Abgleich sind hoch. Ein Fehler kann zu teuren Wasserschäden oder ineffizientem Heizen führen. Bauen Sie maximal vorbereitend mit (z.B. Bohrlöcher setzen), lassen Sie die Rohrverlegung Profis überlassen.
Was kostet die Verlegung von Heizungsrohren?
Die Kosten variieren stark je nach Aufwand, Material und Verlegeart. Eine grobe Orientierung liegt zwischen 15 und 30 Euro pro Rohrmeter inklusive Arbeitszeit und Material. Sternförmige Systeme sind oft teurer aufgrund des höheren Materialaufwands, während ringförmige Systeme mehr Planungsaufwand bedeuten.
Welches Rohrmaterial ist am besten?
Kunststoffrohre (PEX) sind heute Standard, da sie flexibel, korrosionsfrei und einfach zu verlegen sind. Kupfer ist langlebig und hitzebeständig, aber teurer und schwerer zu verarbeiten. Stahl wird seltener verwendet, außer in industriellen Anwendungen oder speziellen Altbausanierungen.
Muss ich alte Kupferrohre austauschen?
Nicht zwangsläufig. Kupferrohre halten sehr lange. Solange sie keine Risse oder starke Korrosion aufweisen, können sie weiter genutzt werden. Oft werden jedoch neue Kunststoffrohre parallel dazu verlegt, um die Effizienz zu steigern oder die Verlegeart anzupassen.
Wie erkenne ich einen schlechten hydraulischen Abgleich?
Symptome sind: Einige Heizkörper sind sehr heiß, andere kaum lauwarm. Die Pumpe läuft laut und dauerhaft mit hoher Drehzahl. Oder: Das Thermostatventil klopft. All das deutet darauf hin, dass das Wasser den Weg des geringsten Widerstands sucht und nicht gleichmäßig verteilt wird.
